Jak zaplanować nowoczesną instalację grzewczą w domu energooszczędnym – kominek, pompa ciepła i rekuperacja

Założenia domu energooszczędnego a instalacja grzewcza

Co znaczy „energooszczędny” w praktyce

Dom energooszczędny to nie tylko gruba warstwa styropianu i nowoczesne okna. To przede wszystkim budynek, w którym kontroluje się straty ciepła i zyski ciepła, a instalacja grzewcza jest dokładnie dopasowana do rzeczywistych potrzeb. Kluczowe parametry techniczne, które mają znaczenie dla instalacji, to:

• EP (zapotrzebowanie na nieodnawialną energię pierwotną) – wyrażone w kWh/(m²·rok); określa efektywność energetyczną całego budynku według przepisów (WT 2021).
• EU (energia użytkowa) – rzeczywiste zapotrzebowanie na ciepło do ogrzewania, czyli ile ciepła trzeba dostarczyć do pomieszczeń.
• Współczynniki U przegród – określają, jak szybko „ucieka” ciepło przez dach, ściany, okna.
• n50 – wskaźnik szczelności powietrznej budynku (liczba wymian powietrza przy różnicy ciśnień 50 Pa); im niższy, tym dom szczelniejszy.

Konsekwencja dla instalacji jest prosta: im lepiej zaprojektowana i wykonana jest obudowa budynku, tym mniejsza moc grzewcza jest potrzebna. W wielu nowoczesnych domach jednorodzinnych całkowita moc grzewcza w mroźny dzień mieści się w przedziale 4–8 kW. To mniej niż pojedynczy, duży kominek lub tradycyjny kocioł stałopalny sprzed kilkunastu lat.

Dom energooszczędny jest też z reguły bardzo szczelny. Otwarty komin, nieszczelne drzwi zewnętrzne czy tradycyjna wentylacja grawitacyjna psują cały efekt. Dlatego tak ważne staje się powiązanie projektu instalacji grzewczej z wentylacją mechaniczną z rekuperacją i świadome zaprojektowanie roli kominka.

Przegląd głównych źródeł ciepła w domu energooszczędnym

W nowoczesnym, dobrze ocieplonym domu najczęściej stosuje się układ, w którym:

• pompa ciepła pełni rolę głównego źródła ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
• rekuperacja odpowiada za wymianę powietrza z odzyskiem ciepła (a nie za ogrzewanie wprost),
• kominek jest źródłem uzupełniającym: awaryjnym, rekreacyjnym lub hybrydowym (np. z płaszczem wodnym).

Kluczowa jest świadomość, że rekuperacja nie zastępuje instalacji grzewczej. Rekuperator jedynie ogranicza straty ciepła z wentylacji, a nie jest „grzejnikiem na kanałach”. Podobnie kominek w dobrze ocieplonym domu rzadko kiedy sensownie może być głównym źródłem ciepła – prędzej doprowadzi do przegrzewania salonu niż do komfortu w całym budynku.

Pompa ciepła z kolei najlepiej współpracuje z niskotemperaturową instalacją (ogrzewanie podłogowe, ścienne, ewentualnie duże grzejniki niskotemperaturowe) i z dobrze zaprojektowanym systemem wentylacyjnym. Im niższa temperatura zasilania, tym wyższa sprawność pompy ciepła i niższe rachunki.

Zależność między projektem architektonicznym a instalacją

Nowoczesna instalacja grzewcza nie jest dodatkiem „na końcu”. Projekt architektoniczny i konstrukcyjny powinien powstawać równolegle z koncepcją instalacji. Dlaczego?

• Układ pomieszczeń i ich funkcja wpływają na podział stref ogrzewania (np. strefa dzienna, nocna, łazienki).
• Rodzaj stropu i konstrukcja ścian decydują, czy bezproblemowo da się ułożyć ogrzewanie podłogowe, ścienne lub kanały wentylacyjne.
• Lokalizacja kominka i szachtu kominowego musi uwzględniać doprowadzenie powietrza spalania, przebieg kanałów wentylacyjnych oraz miejsce na jednostkę wewnętrzną pompy ciepła, zasobnik i ewentualny bufor.

Im wcześniej zapadną decyzje o rodzaju ogrzewania (pompa ciepła, kominek, rekuperacja), tym łatwiej zoptymalizować grubość izolacji, wielkość okien, orientację budynku względem stron świata i detale konstrukcyjne. To wszystko przełoży się później na niższą wymaganą moc źródeł ciepła i mniejsze koszty eksploatacji.

Bilans cieplny i zapotrzebowanie na moc – punkt wyjścia do projektu

OZC – bez obliczeń zapotrzebowania na ciepło ani kroku dalej

OZC (obliczenia zapotrzebowania na ciepło) to fundament rozsądnego projektu instalacji. Jest to szczegółowy model budynku, który uwzględnia:

• izolacyjność przegród (ścian, dachu, podłogi, okien, drzwi),
• szczelność budynku i system wentylacji (grawitacja, rekuperacja),
• mostki termiczne (balkony, wieńce, nadproża),
• orientację domu względem stron świata i zyski słoneczne,
• przewidywany sposób użytkowania (temperatury w pomieszczeniach, liczba mieszkańców).

Na tej podstawie program oblicza zarówno roczne zapotrzebowanie na energię użytkową (EU), jak i wymaganą moc grzewczą w warunkach obliczeniowych (typowo przy temperaturze zewnętrznej -20 / -16 / -14°C zależnie od strefy klimatycznej). Dopiero te liczby pozwalają sensownie dobrać moc pompy ciepła, ocenić potrzebę bufora, wielkość grzejników i sensowność kominka z płaszczem wodnym.

Bez OZC projekt instalacji jest de facto strzelaniem „na oko”, oparte na ogólnych doświadczeniach i uproszczonych wzorach (np. kW na m²). W domu energooszczędnym taka metoda często kończy się przewymiarowaniem i problemami z regulacją.

Jak czytać wyniki OZC i co z nich wynika

Najważniejsze dane, które inwestor powinien potrafić odczytać z OZC, to:

• roczne zapotrzebowanie na energię użytkową do ogrzewania [kWh/rok],
• zapotrzebowanie na moc grzewczą budynku przy temperaturze obliczeniowej [kW],
• zapotrzebowanie na moc dla poszczególnych pomieszczeń [W],
• udział strat przez wentylację, przenikanie i mostki termiczne.

Roczne zapotrzebowanie na energię użytkową pomaga oszacować roczne zużycie energii przez pompę ciepła (po uwzględnieniu jej sprawności sezonowej SCOP). Z kolei zapotrzebowanie na moc szczytową jest kluczowe dla doboru mocy samej pompy ciepła oraz potencjalnego wsparcia (grzałka elektryczna, kominek).

Przykładowo: jeśli OZC pokazuje, że całkowita moc grzewcza wymagana przy -20°C wynosi 6 kW, to pompa ciepła o mocy nominalnej 7–8 kW (przy tej temperaturze pracy) będzie zwykle wystarczająca. W tym przypadku zastosowanie urządzenia 12–14 kW tylko po to, aby mieć „zapas” jest klasycznym przewymiarowaniem.

Wyniki OZC wskazują też, które pomieszczenia mają najwyższe straty ciepła. Na ich podstawie projektuje się gęstość pętli ogrzewania podłogowego lub wielkość grzejników niskotemperaturowych. Bez tej informacji łatwo o sytuację, w której salon ma komfort cieplny, a skrajne pokoje na piętrze są permanentnie niedogrzane.

Roczne zapotrzebowanie vs. moc szczytowa – dwie różne liczby

W OZC pojawiają się dwie liczby, które często są mylone:

• roczne zapotrzebowanie na energię [kWh/rok] – ile ciepła budynek zużyje w całym sezonie grzewczym,
• moc szczytowa [kW] – jaka moc jest potrzebna w najzimniejszy, obliczeniowy dzień.

Przy doborze pompy ciepła krytyczna jest moc szczytowa. Z kolei przy analizie kosztów eksploatacji i sensowności np. integracji z fotowoltaiką – roczne zapotrzebowanie energetyczne. Pompa ciepła powinna być dobrana tak, aby w większości sezonu pracowała z dobrą modulacją mocy i nie była zmuszona do częstego włączania w trybie start/stop, czyli taktowania.

Dobry projekt zakłada, że przy najbardziej ekstremalnych mrozach część mocy może być pokrywana przez grzałkę elektryczną lub kominek (jeśli inwestor planuje z niego korzystać). W domu energooszczędnym takie dni to ułamek sezonu, więc koszt ich „dogrzania” nie jest istotny w skali rocznej, a pompa ciepła pozostaje dobrana pod większość realnych warunków, a nie jednorazowy ekstremum.

Pułapka „na oko” przy doborze mocy źródeł ciepła

Stare zasady „100 W na m²” czy „kW na 10 m²” są w nowym budownictwie kompletnie nieaktualne. Dla dobrze zaprojektowanego domu energooszczędnego bilans cieplny często wychodzi na poziomie 30–50 W/m² przy temperaturze obliczeniowej. Oznacza to, że:

• dla domu 120 m² moc szczytowa może wynosić około 4–6 kW,
• dla domu 160 m² – około 5–8 kW.

Jeśli w takiej sytuacji ktoś stosuje „stare” przeliczniki, kończy z pompą ciepła 12–16 kW, zbyt dużymi grzejnikami, przegrzewanym salonem z kominkiem o mocy 10–12 kW i całą listą problemów z regulacją. W efekcie rachunki rosną zamiast maleć, a komfort spada.

Z drugiej strony, zbyt mała pompa ciepła bez wsparcia grzałki lub kominka będzie po prostu niezdolna utrzymać wymaganej temperatury w budynku przy niższych temperaturach zewnętrznych. Dlatego potrzebne są prawdziwe obliczenia, a nie intuicja z lat 90.

Dobrą praktyką jest włączenie instalatora lub projektanta instalacji już na etapie koncepcji domu. Coraz częściej korzysta się też z realistycznych wizualizacji 3D, które pozwalają od razu przewidzieć, jak instalacje wpiszą się w bryłę budynku i aranżację wnętrz. Tego typu podejście promują firmy specjalizujące się w kompleksowych rozwiązaniach, jak Rymar – Kominki, pompy ciepła i instalacje dla domu i budownictw, gdzie instalacje traktuje się jako integralny element domu, a nie „doklejkę” na końcu procesu.

Jak zamówić OZC i co przekazać projektantowi

Przy zlecaniu OZC projektantowi instalacji lub niezależnemu specjaliście warto zadbać o kilka elementów:

• Przekazać aktualny projekt budowlany z opisem przegród i planowanymi materiałami (ściany, izolacje, stolarka, dach).
• Wskazać zakładaną temperaturę w poszczególnych typach pomieszczeń (np. łazienka 24°C, pokoje 21°C, sypialnie 19°C).
• Określić planowaną wentylację (rekuperacja, sprawność wymiennika, ewentualne dodatkowe funkcje).
• Zaznaczyć, czy planowana jest fotowoltaika, kominek, bufory ciepła itp.

Tip: warto poprosić o OZC wariantowe – np. z różnymi grubościami izolacji lub typami okien – aby zobaczyć, jak te zmiany wpływają na moc źródła ciepła. Niekiedy zwiększenie izolacji o kilka centymetrów pozwala przejść z pompy ciepła 9 kW na 7 kW, co bywa opłacalne inwestycyjnie i eksploatacyjnie.

Pompa ciepła jako główne źródło ciepła w domu energooszczędnym

Rodzaje pomp ciepła i konsekwencje wyboru

W nowoczesnych domach energooszczędnych dominują pompy ciepła typu:

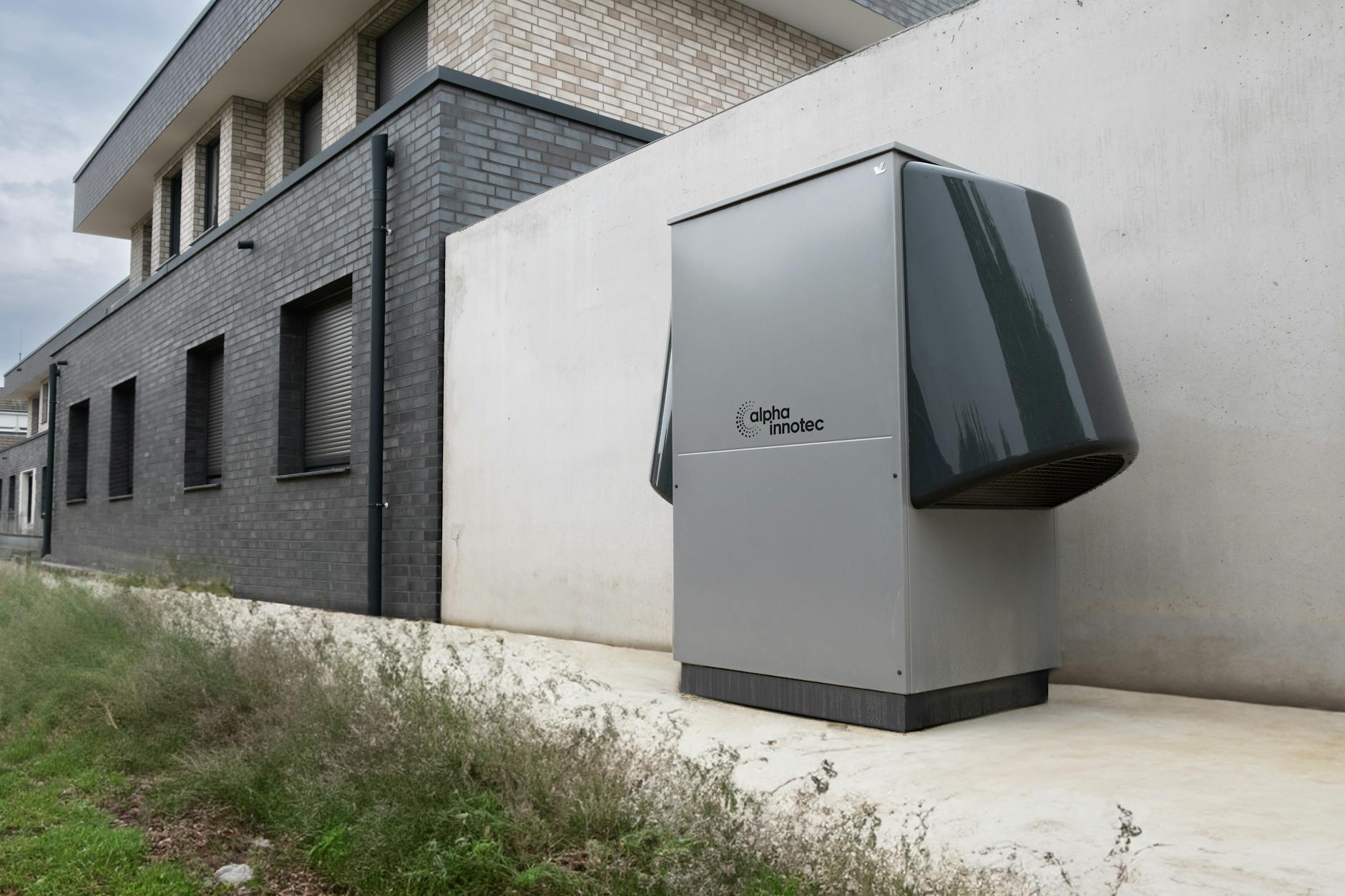

• powietrze/woda – pobierają energię z powietrza zewnętrznego i przekazują ją do instalacji wodnej (podłogówka, grzejniki),
• grunt/woda – korzystają z ciepła gruntu poprzez pionowe odwierty lub kolektor poziomy.

Wybór między tymi systemami zależy głównie od:

• dostępnej działki (czy jest miejsce na kolektor poziomy, czy możliwe są odwierty),
• budżetu inwestycyjnego (gruntowe są droższe w wykonaniu, często tańsze w eksploatacji),
• akceptowalnego poziomu hałasu (jednostka zewnętrzna powietrznej pompy ciepła generuje dźwięk),
• dostępnej mocy przyłącza elektrycznego.

Dobór mocy pompy ciepła pod konkretną instalację

Po wyborze typu pompy ciepła (powietrzna lub gruntowa) przychodzi moment na jej skalibrowanie do budynku i instalacji odbiorczej. I tu znowu wraca OZC – moc urządzenia powinna pokrywać realne zapotrzebowanie budynku, uwzględniając:

• temperaturę zasilania instalacji (np. podłogówka 28–35°C, grzejniki niskotemperaturowe 40–50°C),
• charakterystykę pompy ciepła (krzywe mocy przy różnych temperaturach źródła),
• scenariusz szczytowy – czy dopuszczona jest praca z grzałką, kominkiem, czy pompa ma sama „udźwignąć” cały budynek.

Ta sama pompa ciepła 8 kW będzie mieć inną realną moc przy -20°C dla instalacji zasilanej na 45°C, a inną przy 32°C. Producent udostępnia wykresy, z których widać moc grzewczą i COP w funkcji temperatury zewnętrznej oraz temperatury zasilania. Na tej podstawie projektant dobiera urządzenie do konkretnego systemu niskotemperaturowego, a nie „na oko”.

W domu energooszczędnym rozsądne jest dobranie pompy tak, aby:

• w okolicach 0°C pracowała z modulacją w środkowym zakresie mocy (bez taktowania),
• przy temperaturach dodatnich była w stanie obniżyć moc na tyle, aby nie przekraczać zapotrzebowania (szczególnie w małych, dobrze izolowanych domach),
• przy temperaturze obliczeniowej zbliżała się do swojej mocy maksymalnej, a brakujące 0,5–2 kW w razie czego uzupełni grzałka lub kominek.

Przewymiarowanie pompy powoduje, że przez większość sezonu urządzenie musi się wyłączać i włączać (taktowanie), co skraca żywotność sprężarki i pogarsza COP. Zbyt mała pompa, bez wsparcia, po prostu nie dogrzeje domu w szczycie mrozów. Projekt jest szukaniem najsensowniejszego kompromisu między tymi dwoma skrajnościami.

Podłogówka, grzejniki czy mieszany układ z pompą ciepła

Źródło ciepła jest tylko połową układanki. Druga część to instalacja odbiorcza, która w domu energooszczędnym powinna pracować z jak najniższą temperaturą zasilania. W praktyce oznacza to:

• ogrzewanie podłogowe jako podstawę – z gęstym rozstawem pętli i starannie dobranymi warstwami podłogi,
• grzejniki niskotemperaturowe (zwiększona powierzchnia, dobrane pod 40–45°C, a nie stare 70°C) tam, gdzie podłogówka jest trudna lub niepożądana,
• układy mieszane z oddzielnymi obiegami i zaworem mieszającym, gdy część budynku wymaga wyższych temperatur.

Im niższe wymagane temperatury zasilania, tym wyższy COP pompy ciepła i niższe rachunki. Zdarza się, że ktoś próbuje podłączyć pompę ciepła do istniejącej instalacji wysokotemperaturowej bez modernizacji grzejników; wtedy pompa pracuje z temperaturą 55–60°C i traci większość potencjalnych oszczędności.

W domu energooszczędnym typowy schemat to pełna podłogówka w strefie dziennej i łazienkach, a na piętrze (sypialnie) podłogówka + ewentualnie małe grzejniki łazienkowe dla komfortu (suszenie ręczników). Cały system jest wtedy wykonywany jako niskotemperaturowy, a pompa ciepła ma komfortową „pracę w swoim ekosystemie”.

Bufor ciepła – kiedy ma sens, a kiedy jest zbędny

Wokół buforów narosło sporo mitów. W domu energooszczędnym z dobrze policzonym OZC i instalacją podłogową często nie ma konieczności stosowania dużego bufora grzewczego. Podłoga sama w sobie stanowi znaczną pojemność cieplną, która stabilizuje pracę pompy.

Bufor może mieć sens, gdy:

• instalacja zawiera duży udział grzejników (mniejsza pojemność wodna, większa zmienność),
• planowana jest współpraca kilku źródeł (pompa ciepła + kominek z płaszczem, pompa + kocioł elektryczny),
• mamy mały budynek i bardzo modulującą pompę, gdzie nawet minimalna moc pompy bywa zbyt duża względem chwilowego zapotrzebowania.

Przewymiarowany bufor to dodatkowe straty postojowe i spadek efektywności. Zbyt mały – nie spełni swojej roli. Dla instalacji z podłogówką i klasyczną pompą powietrze/woda sensowne pojemności to najczęściej 30–100 litrów w formie „technicznego sprzęgła” (odseparowanie hydrauliczne, minimalna pojemność), a nie wielkie zbiorniki po kilkaset litrów.

Osobnym tematem jest zasobnik ciepłej wody użytkowej (CWU). Dla rodziny 3–4-osobowej zwykle wystarcza 200–300 l, dobrane do wydajności pompy ciepła i przewidywanych szczytów poboru (kąpiel vs. prysznice, godziny użycia).

Sterowanie, krzywe grzewcze i integracja z fotowoltaiką

Pompa ciepła w domu energooszczędnym powinna pracować głównie w oparciu o krzywą grzewczą (zależność temperatury zasilania od temperatury zewnętrznej), a nie termostat w salonie. Termostat w nowym budynku bardziej się przydaje jako ogranicznik maksymalnej temperatury, niż „włącznik” ogrzewania.

Poprawnie ustawiona krzywa grzewcza:

• eliminuje częste dogrzewania i wychładzania budynku,
• utrzymuje stabilną temperaturę zasilania, dopasowaną do warunków zewnętrznych,
• zwiększa czas pracy ciągłej pompy i poprawia COP.

Do tego dochodzi integracja z fotowoltaiką. W budynku energooszczędnym część energii można przesunąć na godziny wysokiej produkcji PV, np.:

• podniesienie temperatury CWU w południe (magazynowanie energii w zasobniku),
• lekka korekta temperatury zadanej podłogówki w ciągu dnia, jeśli konstrukcja budynku ma odpowiednią bezwładność.

Takie funkcje (tzw. „smart grid ready” lub „PV ready”) oferuje coraz więcej producentów pomp ciepła. Integracja bywa realizowana przez prosty sygnał z falownika (styk bezpotencjałowy) lub bardziej zaawansowany system zarządzania energią (EMS).

Kominek w układzie z pompą ciepła – funkcja, a nie „drugie serce domu”

W domu energooszczędnym kominek przestaje być głównym źródłem ciepła, a staje się elementem komfortu i ewentualnie wsparcia awaryjnego. Jeśli OZC pokazuje zapotrzebowanie 4–6 kW, to kominek o nominale 10–12 kW jest po prostu „armatą na wróble” – przez większość czasu trzeba go dusić, co kończy się brudną szybą, niską sprawnością i przegrzanym salonem.

Rozsądne podejście to:

• wybór niewielkiego wkładu kominkowego o mocy 4–7 kW,
• świadome ograniczenie funkcji do dogrzewania i budowania klimatu,
• dobre zaprojektowanie dystrybucji powietrza (lub świadoma rezygnacja z DGP przy rekuperacji).

Na etapie projektu trzeba zdecydować, czy kominek będzie:

• powietrzny (oddaje ciepło głównie przez szybę i konwekcję w salonie),
• z płaszczem wodnym (współpracuje z instalacją grzewczą, buforem, ewentualnie CWU).

W domu o małym zapotrzebowaniu na moc kominek wodny często jest przewymiarowanym i skomplikowanym rozwiązaniem. Potrzebuje rozbudowanej automatyki, zabezpieczeń, bufora, a realnie bywa rozpalany kilka–kilkanaście razy w sezonie. Dlatego w wielu nowoczesnych domach inwestor świadomie wybiera prosty kominek powietrzny, podłączony tylko do dedykowanego doprowadzenia powietrza z zewnątrz.

Doprowadzenie powietrza do kominka i szczelność budynku

Dom energooszczędny to dom szczelny. Otwarty kominek „na pokój” bez doprowadzenia powietrza z zewnątrz w takim budynku staje się konkurentem dla wentylacji mechanicznej. Może powodować podciśnienie, zaburzanie pracy rekuperatora, a nawet zasysanie powietrza (i zapachów) z kanałów wentylacyjnych.

Standardem powinna być:

• hermetyczna komora spalania (kominek z zamkniętą komorą i uszczelnionymi drzwiczkami),
• dedykowany przewód powietrzny z zewnątrz (najczęściej w posadzce lub ścianie, bezpośrednio do komory spalania),
• dobra współpraca z projektem wentylacji (unikanie podciśnienia w strefie, gdzie stoi kominek).

W praktyce oznacza to, że kominek „nie kradnie” powietrza z wnętrza domu, tylko dostaje własny, niezależny dopływ do spalania. Dzięki temu nie obniża się skuteczność rekuperacji, a ryzyko zadymiania pomieszczeń przy rozpalaniu jest mniejsze.

Kominek z płaszczem wodnym a pompa ciepła – układ hydrauliczny

Jeśli zapada decyzja o kominku z płaszczem wodnym, trzeba go wpiąć z głową w układ z pompą ciepła. Kluczowe kwestie techniczne:

• kominek musi mieć układ zabezpieczający przed przegrzaniem (wężownica schładzająca, zawory bezpieczeństwa, grawitacyjne odprowadzenie ciepła przy braku prądu),
• najczęściej pracuje w układzie otwartym lub z separatorem (wymiennik płytowy) od strony instalacji pompy ciepła (która zwykle wymaga układu zamkniętego),
• często wymagany jest bufor ciepła, który przejmuje nadwyżki mocy z kominka i przekazuje ją dalej do instalacji.

Architektura takiego systemu musi być skoordynowana na etapie projektu. Improwizacja „na budowie” kończy się układami, które są trudne w sterowaniu, przegrzewają część domu lub zmuszają pompę ciepła do pracy w nieoptymalnych warunkach.

W wielu realizacjach bardziej sensowny okazuje się kominek powietrzny + prosta grzałka w buforze lub zasobniku CWU jako rezerwa, niż rozbudowany układ wodny z kominkiem, który realnie będzie pracował kilka procent czasu w roku.

Kominek a rekuperacja i dystrybucja ciepła

Dom z wentylacją mechaniczną odzysku ciepła ma zupełnie inną dynamikę powietrzną niż budynek z kanałami grawitacyjnymi. Rekuperacja wymusza stały przepływ powietrza, ale nie jest systemem dystrybucji ciepła. Próbę „przedmuchania” ciepła z kominka po całym domu przez instalację wentylacyjną trzeba odłożyć między bajki.

Powody są proste:

• kanały wentylacyjne projektuje się pod strumień powietrza rzędu kilkudziesięciu m³/h na pomieszczenie, a nie pod przenoszenie kilku kW mocy grzewczej,
• zbyt duże podniesienie temperatury nawiewu powoduje dyskomfort, przesuszenie i hałas,
• rekuperator ma swoje ograniczenia temperaturowe – zbyt gorące powietrze z kominka może uszkodzić wymiennik.

Jeśli celem jest lepsze rozprowadzenie ciepła z kominka po domu, zwykle lepiej sprawdza się:

• otwarta klatka schodowa i przemyślany układ drzwi (przepływ powietrza konwekcyjnego),
• niewielki system DGP (dystrybucji gorącego powietrza) zaprojektowany osobno, ale z zachowaniem ograniczeń przy współpracy z rekuperacją,
• świadome ograniczenie mocy kominka – tak, aby nie generował „górki” ciepła, której nie da się efektywnie wykorzystać.

Rekuperacja jako element bilansu cieplnego, a nie „dodatkowy gadżet”

Wentylacja mechaniczna z odzyskiem ciepła redukuje straty wentylacyjne nawet o kilkadziesiąt procent względem systemu grawitacyjnego. Dla budynku z niskim zapotrzebowaniem na ciepło ma to kluczowy wpływ na OZC i moc źródła ciepła.

Jeśli interesują Cię konkrety i przykłady, rzuć okiem na: Wsparcie wizualizacyjne dla biur architektonicznych przy projektach domów energooszczędnych i instalacji.

W praktyce rekuperacja:

• obniża wymagane moce grzewcze (często o 1–2 kW),
• stabilizuje temperaturę wewnętrzną (brak zimnych nawiewów przez nawiewniki okienne),
• umożliwia bardziej precyzyjne sterowanie przepływami powietrza w domu.

Przy projektowaniu całego „trójkąta”: pompa ciepła – kominek – rekuperacja, trzeba zadbać, aby:

Wspólne sterowanie: pompa ciepła, kominek i rekuperacja

Trzy główne elementy instalacji – pompa ciepła, kominek i rekuperacja – powinny mieć spójny scenariusz pracy, a nie działać niezależnie, każdy „po swojemu”. Chodzi o to, aby uniknąć sytuacji, w której:

• kominek przegrzewa salon, a pompa ciepła w tym czasie dalej grzeje podłogówkę na całym parterze,
• rekuperacja przyspiesza obroty, zwiększając straty ciepła dokładnie wtedy, gdy pompa ciepła pracuje na wysokiej mocy,
• priorytet CWU koliduje z korzystaniem z energii z PV, zamiast je wykorzystywać.

Podstawą jest zdefiniowanie priorytetów źródeł ciepła. W domu energooszczędnym najczęściej przyjmuje się, że:

1. Pompa ciepła – podstawowe źródło dla CO (centralne ogrzewanie) i CWU.
2. Kominek – źródło dodatkowe, uruchamiane ręcznie (komfort) lub jako awaryjny backup.
3. Grzałki elektryczne – rezerwa na skrajne warunki lub awarię pompy ciepła.

W prostych układach wystarcza:

• informacja o pracy kominka (czujnik temperatury spalin, czujnik na płaszczu wodnym lub kontaktron w drzwiczkach) podawana do sterownika pompy,
• logika typu: „jeżeli kominek pracuje i temperatura w salonie > X°C, koryguj w dół temperaturę zasilania obiegu parteru lub czasowo go wyłącz”,
• integracja z rekuperatorem na poziomie trybów pracy (np. tryb „kominek” z nieco zwiększonym przepływem nawiewu i wywiewu).

W bardziej rozbudowanych systemach stosuje się jeden nadrzędny sterownik (BMS, sterownik PLC lub dedykowany regulator domu), który:

• zbiera informacje o temperaturach w pomieszczeniach, stanie źródeł ciepła i produkcji PV,
• steruje pracą pompy ciepła (krzywa grzewcza + optymalizacja względem taryf i PV),
• koordynuje moc kominka wodnego poprzez zawory mieszające i bufor,
• podpowiada rekuperatorowi, kiedy użyć by-passu (ominięcie wymiennika) lub podnieść/obniżyć wydatki.

Tip: nawet proste, dodatkowe czujniki temperatury (np. w salonie przy kominku oraz w korytarzu) potrafią diametralnie poprawić logikę sterowania. Warunek: muszą być podłączone do systemu, który potrafi je wykorzystać, a nie wisieć „dla ozdoby” w aplikacji.

Ochrona przed przegrzewaniem pomieszczeń o niskim obciążeniu cieplnym

Dom energooszczędny łatwo ogrzać, ale równie łatwo przegrzać. Zbyt mocny kominek, zbyt wysoka nastawa podłogówki czy nieumiejętne dogrzewanie grzałką potrafią podnieść temperaturę o kilka stopni w ciągu krótkiego czasu. Dlatego projekt warto oprzeć o kilka zasad „antyprzegrzewowych”:

• podział instalacji na strefy (parter, piętro, łazienki, strefa dzienna vs. nocna) z osobną regulacją przepływów,
• ograniczenie maksymalnej temperatury zasilania podłogówki (np. 30–32°C),
• zastosowanie czujników temperatury podłogi w newralgicznych pomieszczeniach (salon z dużymi przeszkleniami, łazienki).

Do tego dochodzi mechanika pracy kominka: jeżeli nominalne OZC salonu to np. 1–1,5 kW, a kominek ma 6 kW, to już 30–40 minut intensywnego palenia powoduje wyraźny wzrost temperatury. Instalacja nie ma jak „uciec” z tym ciepłem, szczególnie gdy:

• powietrze między strefami słabo krąży (ciasne drzwi, brak przemyślanej komunikacji),
• rekuperacja działa w trybie niskich wydatków,
• podłogówka na parterze jeszcze oddaje ciepło, bo reaguje z dużym opóźnieniem.

Praktyczne rozwiązania to m.in.:

• automatyczne dławienie obiegu grzewczego w strefie dziennej, gdy temperatura wewnętrzna przekroczy np. 22–23°C,
• delikatne podniesienie wydatków rekuperacji (większa wymiana powietrza = szybsze „spalenie” nadwyżek ciepła, przy zachowaniu komfortu),
• ograniczenie mocy kominka przez dobór paleniska oraz rozsądne dawkowanie paliwa (krótsze sesje palenia zamiast całonocnego „katowania” wkładu).

Dobór i projekt instalacji wentylacyjnej pod kątem ogrzewania

Rekuperacja pełni funkcję przede wszystkim wentylacyjną, ale jej parametry mają bezpośredni wpływ na odczuwalny komfort cieplny. Projekt instalacji powinien być zsynchronizowany z koncepcją ogrzewania podłogowego i lokalizacją kominka.

Kluczowe zagadnienia:

Na koniec warto zerknąć również na: Zielona perfekcja szyta na miarę – sztuka tworzenia przestrzeni, które zachwycają — to dobre domknięcie tematu.

• lokalizacja nawiewów i wywiewów – nawiewy w strefach dziennych i sypialniach, wywiewy w kuchni, łazienkach, wiatrołapie; przy kominku istotne jest, aby nie robić wywiewu bezpośrednio nad nim (ryzyko zakłóceń ciągu),
• prędkości powietrza w kanałach i kratkach – zbyt duże prędkości przy ciepłym powietrzu subiektywnie obniżają komfort („wieje gorącym”),
• regulacja strumieni – możliwość różnicowania wydatków między strefą dzienną a nocną, także sezonowo.

Przykładowo: w zimie salon z kominkiem może potrzebować nieco wyższego strumienia powietrza, żeby rozproszyć lokalne zyski ciepła, ale już w sypialniach warto trzymać przepływy umiarkowane, aby nie wyziębić pomieszczeń przy niższych nastawach ogrzewania.

Uwaga: rekuperator nie powinien być traktowany jako „zastępcza nagrzewnica” dla całego domu. Jego dogrzewanie powietrza (nagrzewnice wodne/elektryczne) ma zwykle charakter antymrozowy lub komfortowy (lekkie podbicie temperatury nawiewu), a nie stricte grzewczy.

Kominek a bezpieczeństwo pożarowe i eksploatacyjne w domu szczelnym

W szczelnym budynku margines błędów przy kominku jest mniejszy niż w starej chałupie z nieszczelnymi oknami. Oprócz odpowiedniego doprowadzenia powietrza do spalania dochodzą kwestie bezpieczeństwa:

• odpowiednia odległość od materiałów palnych (zabudowa, meble, podłoga – zgodnie z instrukcją producenta wkładu i przepisami),
• zastosowanie niepalnych materiałów w strefie kominka (płyty krzemianowo-wapniowe, wełna mineralna wysokotemperaturowa) zamiast np. zwykłego karton-gipsu,
• właściwe wykonanie przejść przez strop i dach (izolacja komina, odległości od konstrukcji drewnianej).

Dochodzi do tego aspekt eksploatacyjny: przy rzadkim używaniu kominka (kilka–kilkanaście razy w sezonie) większe znaczenie ma łatwość rozpalania, ciąg i stabilność spalania niż „teoretyczna” sprawność z katalogu. Dobry ciąg i doprowadzenie powietrza z zewnątrz sprawiają, że użytkownik nie będzie kombinował z otwieraniem okien przy każdym rozpaleniu – a to z kolei chroni bilans energetyczny budynku.

Rozsądne jest też przewidzenie miejsca na:

• czyszczenie komina (wyczystka dostępna bez demolowania zabudowy),
• składowanie drewna w rozsądnej odległości od paleniska,
• czujnik dymu i czujnik CO w strefie kominka (niewielki koszt, a realne zwiększenie bezpieczeństwa).

Instalacja elektryczna a praca pompy ciepła, rekuperacji i kominka

Nawet idealnie zaprojektowana hydraulika nie zadziała bez porządnej części elektrycznej. W domu energooszczędnym źródłem ciepła jest głównie elektryczność (pompa ciepła, grzałki, sterowanie, wentylatory), dlatego projekt instalacji elektrycznej powinien też „myśleć” o ogrzewaniu.

Elementy, które często są pomijane:

• osobne obwody dla pompy ciepła, grzałek, rekuperatora, cyrkulacji CWU, pomp obiegowych i ewentualnej automatyki kominka,
• przewidzenie UPS-a lub małego zasilania awaryjnego dla sterowania, pomp i rekuperatora (nie po to, by pompę ciepła utrzymać, ale by bezpiecznie „wyprowadzić” ciepło z kominka i instalacji przy zaniku napięcia),
• okablowanie pod system zarządzania energią (modbus, przewody komunikacyjne, magistrale), nawet jeśli na początku nie będzie w pełni wykorzystane.

Przy integracji z fotowoltaiką i ewentualnym magazynem energii rozsądne jest wydzielenie priorytetowych obwodów (pompa ciepła, rekuperator, sterowanie), które przy pracy wyspowej będą utrzymywane jak najdłużej. Nie chodzi o to, by w trybie awaryjnym grzać dom pełną mocą, lecz by zapewnić minimalny komfort i ochronę przed zamarznięciem instalacji.

Hydraulika niskotemperaturowa – jak wykorzystać potencjał pompy ciepła

Pompa ciepła osiąga najlepsze COP przy możliwie niskiej temperaturze zasilania. To wymusza konkretne decyzje przy projektowaniu instalacji grzewczej:

• ogrzewanie płaszczyznowe (podłogówka, ewentualnie ścienne lub sufitowe) jako podstawowy odbiornik ciepła,
• minimalizacja grzejników wysokotemperaturowych (drabinki łazienkowe można zasilać z osobnej pętli z mieszaczem lub elektrycznie),
• przeliczenie długości i rozstawu pętli tak, aby przy mrozach wystarczyło np. 30–35°C na zasilaniu, a nie 45–50°C.

Uwaga: przewymiarowanie pętli podłogówki (za duże rozstawy, zbyt mała powierzchnia grzewcza w pomieszczeniu) kończy się tym, że przy wyższych mrozach trzeba podnieść temperaturę zasilania ponad optymalny poziom, co psuje ekonomię pracy pompy. Lepiej dołożyć jedną pętlę w „trudnym” pomieszczeniu i mieć zapas niż później ratować się podnoszeniem nastaw.

W kontekście kominka wodnego i bufora ważne jest, aby temperatura pracy bufora nie wymuszała pracy pompy ciepła na wyższych parametrach, niż to konieczne. Typowy błąd: bufor łączy się tak, że pompa ciepła musi dogrzewać go do 50–60°C, bo tyle „lubi” kominek, a podłogówka potrzebuje 30°C. Rozsądniej jest:

• traktować bufor kominkowy jako osobną „warstwę” wysokotemperaturową,
• używać mieszaczy i sprzęgieł hydraulicznych do podania odpowiednio obniżonej temperatury na obiegi niskotemperaturowe.

Rozkład pomieszczeń a działanie systemu grzewczego

Architektura budynku ma większy wpływ na efektywność ogrzewania niż szczegóły doboru samej pompy ciepła. Przy projektowaniu układu funkcjonalnego dobrze jest myśleć w kategoriach stref cieplnych:

• strefa dzienna z kominkiem i dużymi przeszkleniami (większe zyski słoneczne, potencjalne przegrzewanie),
• strefa nocna bardziej stabilna termicznie, zwykle na piętrze lub w głębi budynku,
• pomieszczenia techniczne, garaż, spiżarnia – o niższych wymaganiach cieplnych.

Dobre praktyki:

• lokowanie kominka w centrum strefy dziennej, tak aby ciepło mogło konwekcyjnie rozchodzić się do korytarza i schodów,
• unikanie izolowania salonu od reszty domu szeregiem drzwi (blokują przepływ powietrza),
• zaplanowanie kanałów rekuperacji tak, by strefa dzienna miała możliwość zwiększonej wymiany powietrza przy paleniu w kominku.

Przykład z praktyki: w domu o zwartej bryle i otwartej klatce schodowej ciepło z niewielkiego kominka 5–6 kW potrafi zauważalnie podnieść temperaturę na piętrze, nawet bez DGP. W rozproszonym układzie (salon na jednym końcu domu, sypialnie na drugim, długa komunikacja z drzwiami) ten efekt będzie dużo słabszy – i trzeba to uwzględnić, aby nie przeszacować roli kominka.

Serwis i utrzymanie systemu w perspektywie 15–20 lat

Dom energooszczędny z założenia ma działać długo i stabilnie. Instalacja grzewcza powinna być projektowana z myślą o utrzymaniu i serwisie, a nie tylko o parametrach z pierwszego roku użytkowania.

Elementy newralgiczne z punktu widzenia serwisu:

Najważniejsze punkty

• Dom energooszczędny to przede wszystkim niski poziom strat ciepła (dobre U przegród, szczelność n50, przemyślana wentylacja), a dopiero w drugiej kolejności gruba izolacja czy „modne” okna.
• Im lepiej zaprojektowana obudowa budynku (izolacja, szczelność, mostki termiczne), tym niższa wymagana moc źródła ciepła – w nowoczesnym domu jednorodzinnym często wystarcza 4–8 kW nawet przy mrozach.
• Rekuperacja nie jest systemem grzewczym: odzyskuje ciepło z powietrza wywiewanego i ogranicza straty wentylacyjne, ale nie zastąpi pompy ciepła ani innych źródeł ciepła.
• Optymalny układ w domu energooszczędnym to: pompa ciepła jako główne źródło ciepła i c.w.u., rekuperacja do kontrolowanej wentylacji oraz kominek jedynie jako wsparcie (awaryjne, rekreacyjne lub hybrydowe).
• Pompa ciepła wymaga niskotemperaturowej instalacji (podłogówka, ścienne, duże grzejniki niskotemperaturowe); niższa temperatura zasilania = wyższy SCOP i realnie niższe rachunki.
• Projekt architektoniczny i instalacyjny muszą powstawać równolegle – układ pomieszczeń, rodzaj stropu i lokalizacja kominka czy szachtów decydują, jak efektywnie da się poprowadzić podłogówkę, kanały wentylacyjne i rozmieścić urządzenia.
