Dlaczego „strzał z palca” w mocy pompy ciepła kończy się problemami
Skutki przewymiarowania pompy ciepła w domu jednorodzinnym
Przewymiarowanie pompy ciepła to sytuacja, w której dobrana moc urządzenia znacząco przekracza rzeczywiste obciążenie cieplne budynku. Dla kotłów na gaz czy paliwo stałe latami uchodziło to na sucho – kocioł 24 kW w domu, który realnie potrzebuje 8–10 kW, funkcjonował „jakoś”, bo instalacja wybaczała błędy. Pompa ciepła reaguje na taki dobór o wiele bardziej nerwowo.
Główne konsekwencje przewymiarowania to przede wszystkim taktowanie (częste załączanie i wyłączanie sprężarki), które skraca żywotność urządzenia i obniża sezonową efektywność SCOP. Sprężarka nie lubi krótkich cykli: zamiast pracować długo na niskiej mocy, startuje dziesiątki razy na dobę, podnosi chwilowy pobór prądu i mechanicznie się zużywa. Dodatkowo pompa ciepła o zbyt dużej mocy bardzo szybko „przestrzeliwuje” temperaturę zasilania, co utrudnia precyzyjną regulację, rozjeżdża krzywą grzewczą i pogarsza komfort cieplny.
Przewymiarowana pompa ciepła wymaga zwykle większego bufora ciepła, bardziej rozbudowanej automatyki, a i tak nie wykorzystuje swojego potencjału. Realnie płaci się więcej za zakup, montaż i serwis, zyskując wyłącznie teoretyczną nadwyżkę mocy, która w praktyce okazuje się balastem. Z punktu widzenia instalatora przewymiarowanie bywa „bezpieczniejsze” (klient nie zmarznie), ale w dłuższej perspektywie generuje reklamacje dotyczące kosztów energii i zbyt częstej pracy urządzenia.
Skutki niedowymiarowania: kiedy brakuje kilowatów przy mrozach
Niedowymiarowanie pompy ciepła to z kolei sytuacja, w której maksymalna moc urządzenia przy temperaturze obliczeniowej (np. -20°C) jest niższa niż obciążenie cieplne budynku. System pracuje „na granicy” możliwości i potrzebuje wsparcia dodatkowego źródła: grzałki elektrycznej, kotła szczytowego lub kominka. O ile przy modernizacji starego domu częściowe pokrycie obciążenia cieplnego bywa uzasadnione, o tyle w nowych budynkach nZEB (o niemal zerowym zużyciu energii) zbyt słaba pompa ciepła to źródło frustracji.
Objawy niedowymiarowania są dość charakterystyczne: temperatura w domu spada przy długotrwałych mrozach, pompa ciepła nie jest w stanie dogrzać zasobnika CWU do zadanych wartości w rozsądnym czasie, a grzałka elektryczna pracuje praktycznie non-stop w najzimniejsze dni. Taki układ podnosi koszty eksploatacji (bo grzałka ma COP ≈ 1), a inwestor ma poczucie, że „pompa nie daje rady”. Czasem wina leży w błędnym doborze mocy, czasem w źle ustawionej krzywej grzewczej lub niezaizolowanych elementach instalacji – i te scenariusze trzeba umieć odróżnić.
Bezpieczny kompromis polega najczęściej na tym, że pompa ciepła pokrywa 70–100% obciążenia cieplnego budynku przy temperaturze obliczeniowej, a pozostałą część (jeśli jest) przejmuje tanie i rzadko używane źródło szczytowe. Dobór na „50% i reszta z grzałki” prawie zawsze kończy się wysokimi rachunkami i niezadowoleniem użytkowników.
Dlaczego dobór pompy ciepła nie jest tym samym co dobór kotła
Tradycyjny kocioł spala paliwo i praktycznie zawsze osiąga zadaną moc niezależnie od temperatury zewnętrznej. Pompa ciepła przenosi ciepło z dolnego źródła do instalacji grzewczej, a jej moc i sprawność są funkcją kilku parametrów: temperatury powietrza (lub gruntu), temperatury zasilania i powrotu, a także konstrukcji samego urządzenia. To oznacza, że dobór mocy pompy ciepła jest powiązany z całym systemem, a nie tylko z samym budynkiem.
W przypadku pompy ciepła kluczowe są:
- charakterystyka mocy w funkcji temperatury zewnętrznej (dla pompy powietrze-woda),
- temperatura zasilania wymagana przez odbiorniki (grzejniki, podłogówka),
- rodzaj sterowania i możliwości modulacji mocy sprężarki,
- bilans cieplny domu przy różnych temperaturach zewnętrznych.
W uproszczeniu: przy kotle gazowym można było „dopalić” nawet przy dużych stratach przez przegrody, a nadmiar mocy zwykle nie powodował katastrofy. Przy pompie ciepła każdy kilowat mocy i każdy stopień temperatury zasilania przekłada się na SCOP, rachunki i żywotność urządzenia. Do tego dochodzi rosnąca cena energii elektrycznej i coraz ostrzejsze wymagania budowlane, które mocno zawężają margines błędu.
Znaczenie każdego kilowata i każdego stopnia temperatury
Przy nowoczesnych domach energooszczędnych obciążenie cieplne 100–150 m² budynku może wynosić tylko kilka kilowatów. Przeszacowanie lub zaniżenie mocy o 2–3 kW w takiej skali to już błąd rzędu kilkudziesięciu procent. Podobnie z temperaturą zasilania: przejście z 35°C na 45°C w instalacji niskotemperaturowej może obniżyć COP o kilkadziesiąt procent w warunkach szczytowych.
W domach modernizowanych sytuacja wygląda inaczej, ale konsekwencje są podobne. Jeżeli obciążenie cieplne wynosi np. 12–14 kW, pompa 10 kW dobrana „na oko” tylko dlatego, że „większa będzie za droga”, przy -20°C będzie wymagała częstej pracy grzałki. Jeśli zamiast tego zastosuje się pompę 16 kW, wzrośnie cena zakupu i ryzyko taktowania w okresach przejściowych. Dlatego tak ważne jest dobranie mocy na podstawie rzetelnych danych o bilansie cieplnym domu, a nie na zasadzie „średnio w Polsce tak się robi”.
Dobrą praktyką jest również korekta założeń w czasie życia instalacji: jeśli budynek ma być docieplony lub okna wymienione w ciągu kilku lat, dobór pompy ciepła warto oprzeć na docelowym bilansie cieplnym, a nie na aktualnym „energetycznym skansenie”. W ten sposób unika się przewymiarowania na przyszłość i jednocześnie zyskuje realny plan modernizacji systemu grzewczego.
Podstawy fizyki i definicje, które trzeba mieć „w głowie”
Obciążenie cieplne (kW) a roczne zapotrzebowanie na energię (kWh)
Dobór mocy pompy ciepła opiera się przede wszystkim na obciążeniu cieplnym budynku wyrażonym w kilowatach (kW). To parametr chwilowy – określa, ile mocy grzewczej potrzeba w najchłodniejszym, projektowym momencie (np. przy -20°C na zewnątrz), aby utrzymać zadaną temperaturę wewnątrz (zwykle 20°C). Ten parametr jest podstawą doboru mocy urządzenia.
Roczne zapotrzebowanie na energię (kWh/rok) opisuje, ile energii cieplnej budynek potrzebuje w całym sezonie grzewczym. Używa się go do szacowania kosztów eksploatacji oraz porównywania różnych technologii (pompa ciepła vs. kocioł). Te dwie wielkości muszą być wyraźnie rozróżnione: można mieć dom o wysokim obciążeniu szczytowym, ale krótkim sezonie grzewczym, i odwrotnie – obciążenie umiarkowane, ale długi okres zimna.
W praktyce projektowej obciążenie cieplne bierze się z obliczeń wg PN-EN 12831 lub z rzetelnego audytu energetycznego. Zapotrzebowanie roczne występuje natomiast w charakterystyce energetycznej budynku i świadectwie energetycznym. Dla instalatora dobierającego pompę ciepła obie wartości są istotne: kW decydują o doborze mocy, kWh – o opłacalności inwestycji.
Straty ciepła przez przegrody i wentylację – skrócony bilans cieplny
Bilans cieplny domu jednorodzinnego opiera się na dwóch głównych składnikach: stratach przez przegrody (ściany, dach, podłoga, okna, drzwi) oraz stratach wentylacyjnych. W dużym skrócie:
- straty przez przegrody zależą od ich współczynnika przenikania ciepła (U) oraz powierzchni i różnicy temperatur między wnętrzem a otoczeniem,
- straty wentylacyjne zależą od ilości wymienianego powietrza, jego ciepła właściwego oraz różnicy temperatur.
W nowoczesnych budynkach o dobrym ociepleniu często dominuje składnik wentylacyjny, zwłaszcza gdy stosuje się wentylację mechaniczną bez odzysku ciepła. Z kolei w domach z lat 70–90 przeważają straty przez ściany i okna, a nieszczelności budynku (przewiewy) działają jak „ukryta wentylacja” o niekontrolowanej intensywności.
Dla instalatora dobierającego pompę ciepła kluczowe jest, aby obciążenie cieplne budynku nie było jedynie szacowane „na m²”, ale wynikało choć z uproszczonego bilansu opartego o realny standard przegród i wentylacji. W przeciwnym razie łatwo przeszacować lub zaniżyć moc o kilka kilowatów.
COP i SCOP – sprawność chwilowa i sezonowa
COP (Coefficient of Performance) to chwilowy współczynnik efektywności pompy ciepła. Mówi, ile jednostek ciepła (kW) urządzenie dostarcza do instalacji z jednej jednostki energii elektrycznej (kW) pobranej z sieci, w danych warunkach pracy (np. temperatura powietrza 7°C, temperatura zasilania 35°C). Jeżeli COP = 4, oznacza to, że z 1 kW energii elektrycznej powstaje 4 kW energii cieplnej.
SCOP (Seasonal Coefficient of Performance) to uśredniona wartość COP liczona dla całego sezonu grzewczego w oparciu o rozkład temperatur zewnętrznych i tryby pracy urządzenia. SCOP jest kluczowy dla oszacowania rocznego zużycia energii elektrycznej i kosztów ogrzewania, ale również wpływa na decyzje o doborze mocy. Pompa, która ma wysokie COP przy -7°C i niskiej temperaturze zasilania, może być dobrana z mniejszym zapasem, niż „toporna” konstrukcja, która traci moc i sprawność przy mrozach.
Producenci podają zwykle kilka punktów pracy (np. A7/W35, A-7/W35, A-15/W55). Instalator, dobierając moc pompy ciepła do domu jednorodzinnego, powinien umieć odczytać z wykresów charakterystykę mocy i COP przy temperaturze obliczeniowej oraz porównać ją z obciążeniem cieplnym budynku. W praktyce jest to ważniejsze niż marketingowa wartość SCOP „dla standardowego klimatu”.
Temperatura zasilania, krzywa grzewcza i typy instalacji
Pompa ciepła pracuje najefektywniej w systemach niskotemperaturowych, gdzie temperatura zasilania wynosi 30–40°C przy mrozach. Typowy przykład to dobrze zaprojektowane ogrzewanie podłogowe. Z każdym stopniem wzrostu temperatury zasilania COP stopniowo spada, bo sprężarka musi „podnosić” ciepło na wyższy poziom temperaturowy.
Krzywa grzewcza to zależność między temperaturą zewnętrzną a temperaturą zasilania instalacji. Jej prawidłowe ustawienie jest kluczowe: jeśli krzywa jest zbyt stroma lub przesunięta w górę, pompa ciepła pracuje na zbyt wysokiej temperaturze, a SCOP spada. Przy zbyt niskiej krzywej komfort cieplny będzie niezadowalający. Dobór mocy nie może być oderwany od założonej lub zmierzonej krzywej grzewczej – pompa musi być w stanie dostarczyć wymaganą moc przy temperaturze zasilania wynikającej z krzywej w warunkach projektowych.
Różnica między instalacją niskotemperaturową (podłogówka, ścienne ogrzewanie płaszczyznowe, przewymiarowane grzejniki) a wysokotemperaturową (stare grzejniki żeliwne projektowane na 70/55°C) jest fundamentalna. W pierwszym przypadku dobór mocy pompy ciepła jest zwykle łatwiejszy, a urządzenie pracuje w komfortowym dla siebie zakresie temperatur. W drugim – trzeba bardzo ostrożnie podejść do szacowania wymaganej temperatury zasilania i rozważyć:
- obniżenie mocy grzejników przez ich wymianę lub dołożenie,
- zmianę parametrów instalacji (np. większy przepływ, regulacja zaworów),
- zastosowanie pompy ciepła wysokotemperaturowej (z innym czynnikiem chłodniczym lub sprężarką),
- hybrydę: pompa ciepła + kocioł pracujący awaryjnie przy najniższych temperaturach.
Im lepiej zdiagnozowany jest system odbiorczy, tym mniejsze ryzyko błędnego doboru mocy pompy ciepła oraz późniejszych problemów z komfortem cieplnym i rachunkami.
Po więcej kontekstu i dodatkowych materiałów możesz zerknąć na praktyczne wskazówki: Ogrzewanie domu.
Dane wejściowe: co trzeba zebrać od inwestora i z dokumentacji
Dokumenty i źródła danych o budynku
Profesjonalny dobór mocy pompy ciepła zaczyna się od zebrania danych. Podstawowymi źródłami są:
- projekt budowlany z częścią instalacyjną (jeśli dotyczy),
- charakterystyka energetyczna sporządzona do pozwolenia na budowę,
- świadectwo charakterystyki energetycznej (dla istniejących budynków),
- audyt energetyczny – szczególnie przy modernizacjach starszych obiektów.
Inwentaryzacja przegród i standardu izolacji
Kiedy dokumenty projektowe są niepełne albo budynek jest starszy, nie da się uciec od inwentaryzacji w terenie. Chodzi o zestawienie przegród wraz z ich parametrami cieplnymi. W praktyce instalator zwykle nie liczy pełnego U z norm, ale musi wiedzieć, z czym ma do czynienia.
Przy oględzinach zwraca się uwagę na kilka punktów:
- Ściany zewnętrzne – materiał nośny (np. pustak ceramiczny, beton komórkowy, cegła pełna) oraz grubość i rodzaj ocieplenia (styropian, wełna, brak). Pozwala to oszacować współczynnik U z typowych tabel.
- Dach/stropodach – grubość warstwy izolacji, jej typ i sposób ułożenia. Dach słabo ocieplony potrafi generować większe straty niż wszystkie ściany razem.
- Podłoga na gruncie – informacja, czy jest izolacja termiczna. W modernizacjach często brak dokładnych danych, wtedy przyjmuje się konserwatywne wartości U.
- Okna i drzwi – typ profilu, liczba szyb, przybliżony rok montażu. Producenci zmieniali standardy co kilka lat, więc wiek stolarki sporo mówi o parametrach.
Im dokładniejsza inwentaryzacja, tym mniej „bezpiecznych zapasów” mocy trzeba dodawać. Zamiast wrzucać cały budynek do jednego worka „dom z lat 90.”, lepiej przyjąć różne wartości U dla ścian, dachu i okien. Różnice rzędu kilkudziesięciu watów na metr kwadratowy przekładają się później na 1–2 kW w doborze pompy.
Wentylacja, rekuperacja i nieszczelności
Drugi filar danych wejściowych to sposób wymiany powietrza. Przy pompie ciepła ten temat jest często lekceważony, a to właśnie wentylacja potrafi „zjeść” znaczną część mocy.
Podstawowe warianty, które trzeba zidentyfikować:
- Wentylacja grawitacyjna – typowa w starszych domach; ilość powietrza zależy od warunków pogodowych i nieszczelności budynku. Do obliczeń obciążenia przyjmuje się zwykle 0,5–1 wymiany powietrza na godzinę (n50 z badań szczelności bywa dużo wyższe).
- Wentylacja mechaniczna bez odzysku – straty ciepła liczy się wprost z przepływu powietrza i różnicy temperatur. W nowych domach rzadko spotykany wariant, ale w modernizacjach jeszcze występuje.
- Wentylacja mechaniczna z odzyskiem ciepła (rekuperacja) – kluczowy parametr to sprawność odzysku (η). Dla 80–90% odzysku straty wentylacyjne spadają o rząd wielkości.
Przy rekuperacji warto ustalić, czy sprawność deklarowana przez producenta jest realnie osiągalna przy danym układzie kanałów i regulacji. W praktyce bywa niższa, zwłaszcza gdy instalacja jest zrobiona „po taniości”. Dla bezpieczeństwa można przyjąć do obliczeń kilka punktów procentowych mniej, niż podaje katalog.
Nawyki użytkowników i profil ogrzewania
Dwóch identycznych geometrycznie budynków może mieć zupełnie inne obciążenie cieplne tylko dlatego, że mieszkańcy żyją inaczej. Stąd prosty, ale często pomijany krok – krótki wywiad z inwestorem.
Przydatne pytania:
- Jaka ma być temperatura w strefach dziennych, a jaka w sypialniach? Różnica 2–3°C w całym budynku to kilka–kilkanaście procent różnicy w obciążeniu.
- Czy planowane są obniżki nocne lub w godzinach pracy? W budynkach ciężkich (duża akumulacja) takie obniżki mają często marginalny sens i utrudniają pracę pompy.
- Czy są pomieszczenia o podwyższonej temperaturze (np. gabinet, pokój dla seniora, łazienki)? Dla nich warto przyjąć wyższą temperaturę projektową.
- Czy budynek bywa długo nieużytkowany (np. dom sezonowy)? Wtedy rozkład zapotrzebowania w czasie będzie zupełnie inny niż w domu całorocznym.
Tip: dobrze jest od razu skonfrontować oczekiwania z realiami instalacji. Jeżeli inwestor deklaruje 24–25°C w całym domu, a projekt instalacji podłogowej był liczony na 20°C, pompa ciepła „na styk” nie wystarczy – zabraknie mocy na pokrycie dodatkowego komfortu.

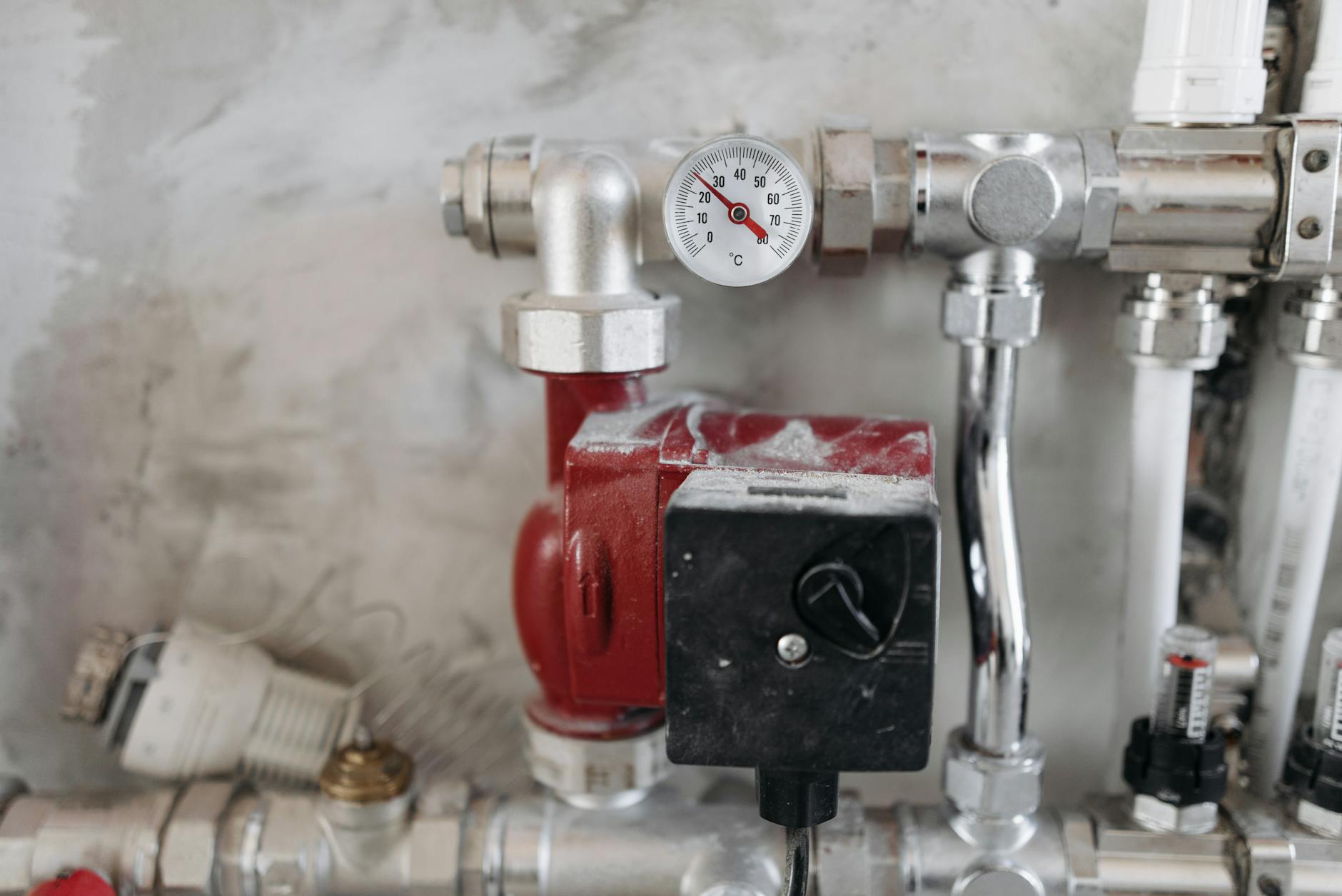

Istniejąca instalacja grzewcza i odbiorniki ciepła
W nowych domach sytuacja jest względnie prosta: projekt ogrzewania płaszczyznowego albo przewymiarowanych grzejników niskotemperaturowych określa parametry pracy (np. 35/28°C przy -20°C). W modernizacjach trzeba podejść do tematu analitycznie.
Podczas przeglądu instalacji warto odnotować:
- typ i wielkość grzejników (wysokość, długość, liczba płyt/żeber),
- ewentualne dławienia na zaworach i nastawy wstępne,
- faktyczną temperaturę zasilania przy mrozach (jeśli dom grzeje się obecnie kotłem),
- subiektywny komfort użytkowników – czy są pomieszczenia niedogrzane.
Przydatne jest zebranie danych z jednego–dwóch sezonów grzewczych: jaka była maksymalna temperatura zasilania kotła w najzimniejsze dni, czy była rezerwa, czy kocioł pracował ciągle, czy z dużymi przerwami. Z tych informacji można wnioskować, czy istniejące grzejniki „udźwigną” niższe parametry zasilania od pompy ciepła, czy wymagana będzie ich wymiana albo dołożenie.
Dane o dotychczasowym zużyciu energii
Jeżeli dom ogrzewany był wcześniej kotłem (gaz, olej, węgiel, pelet), rachunki i odczyty liczników są bardzo cennym źródłem danych. Pozwalają skorygować kalkulacje obciążenia i rocznego zapotrzebowania.
Typowy sposób wykorzystania tych informacji w praktyce:
- zsumowanie rocznego zużycia paliwa (kWh, m³ gazu, litry oleju, tony węgla),
- przeliczenie na energię użyteczną w oparciu o sprawność źródła ciepła (η),
- porównanie z obliczonym teoretycznie zapotrzebowaniem na ciepło z charakterystyki energetycznej lub bilansu uproszczonego,
- dostosowanie założeń (np. realnej temperatury w budynku) tak, by liczby były spójne.
Jeżeli z wyliczeń wynika 10 MWh/rok, a z rachunków wychodzi 20 MWh/rok, oznacza to, że coś jest mocno niezgodne z rzeczywistością: albo za wysokie temperatury wewnętrzne, albo bardzo nieszczelny budynek, albo przesadzone założenia co do sprawności kotła. Lepiej wyłapać tę rozbieżność przed wyborem pompy, niż po pierwszej zimie tłumaczyć się z rachunków.
Obciążenie cieplne budynku – jak policzyć, żeby się nie oszukać
Metoda normowa vs. metody uproszczone
Najbardziej poprawne podejście do wyznaczenia obciążenia cieplnego to obliczenia zgodne z PN-EN 12831. Wymagają one jednak pełnych danych projektowych i czasu. W praktyce instalatorskiej często stosuje się metody uproszczone, pod warunkiem, że są oparte na fizyce, a nie na „regule kciuka” w stylu 50–100 W/m² dla każdego domu.
Rozsądny kompromis dla domów jednorodzinnych to:
- użycie obliczeń normowych tam, gdzie jest projektant lub audytor,
- dla prostych budynków – uproszczony bilans strat przez przegrody i wentylację z wykorzystaniem realistycznych współczynników U i danych o wentylacji,
- w modernizacjach – weryfikacja obliczeń na podstawie zużycia energii z poprzednich sezonów.
Uwaga: kluczowe jest rozróżnienie dwóch rzeczy – projektowej temperatury zewnętrznej (np. -20°C), na której opiera się obciążenie szczytowe, oraz statystycznego rozkładu temperatur w sezonie, z którego wynika roczne zużycie energii. Mieszanie tych pojęć skutkuje absurdalnymi dobiorami.
Straty przez przegrody – krok po kroku
Uproszczone, ale sensowne obliczenie strat przez przegrody opiera się na wzorze:
Qprzegrody = Σ (U · A · ΔT)
gdzie: U – współczynnik przenikania ciepła [W/(m²·K)], A – powierzchnia przegrody [m²], ΔT – różnica temperatur między wnętrzem a zewnętrzem [K].
W praktyce dla domu jednorodzinnego:
- każdą przegrodę (ściany, dach, podłoga, okna) traktuje się oddzielnie,
- dla ścian zewnętrznych od powierzchni odejmuje się powierzchnię okien i drzwi,
- dla okien używa się ich własnego U (zwykle 0,8–1,3 W/(m²·K) dla nowych i 1,5–2,5 dla starszych),
- dla podłogi na gruncie stosuje się metodę z PN-EN 12831 lub przybliżone wartości U z tabel w zależności od szerokości budynku i izolacji.
Obciążenie cieplne liczymy dla różnicy temperatur ΔT odpowiadającej warunkom projektowym (np. 20°C w środku i -20°C na zewnątrz, więc ΔT = 40 K). Wynik otrzymujemy w watach i sumujemy dla wszystkich przegród.
Straty wentylacyjne i infiltracja
Straty wentylacyjne opisuje wzór:
Qwent = 0,34 · Vpow · n · ΔT
gdzie: 0,34 – współczynnik wynikający z gęstości i ciepła właściwego powietrza [W·h/(m³·K)], Vpow – kubatura budynku [m³], n – liczba wymian powietrza na godzinę [1/h], ΔT – różnica temperatur [K].
Jeśli interesują Cię konkrety i przykłady, rzuć okiem na: Bojler w domu z fotowoltaiką i pompą ciepła: kompletny przewodnik po konfiguracji systemu CWU.
W domach bez rekuperacji przyjmuje się zazwyczaj 0,5–0,7 wymiany na godzinę. W budynkach nieszczelnych (stare okna, brak uszczelnień) rzeczywista wartość bywa wyższa, ale do obliczeń warto nie przesadzać, aby nie przewymiarować pompy. Lepiej oszacować n na poziomie umiarkowanym, a nadwyżkę strat uwzględnić w rezerwie mocy.
Przy wentylacji mechanicznej z odzyskiem ciepła można zastosować przekształcony wzór:
Qwent, reku = 0,34 · Vpow · n · ΔT · (1 − η)
gdzie η to sprawność odzysku ciepła. Dla η = 0,85 straty spadają o 85% w stosunku do wentylacji bez odzysku.
Zyski wewnętrzne i słoneczne – jak je traktować przy doborze mocy
Zyski ciepła z ludzi, urządzeń i słońca są istotne z punktu widzenia rocznego bilansu energii, ale przy obciążeniu szczytowym w mroźną, pochmurną noc są mocno ograniczone. Z tego powodu przy doborze mocy pompy ciepła zyski wewnętrzne zwykle pomija się albo uwzględnia bardzo ostrożnie.
Wyjątkiem są budynki o intensywnym użytkowaniu (np. dom z dużą liczbą mieszkańców, częste gotowanie, dużo elektroniki). Tam można przyjąć kilka watów na metr kwadratowy zysków wewnętrznych, ale nie powinno to zmieniać obciążenia o więcej niż 10–15%. Sensowniejsza jest korekta na poziomie rocznego zapotrzebowania niż na mocy szczytowej.
Metoda „od rachunków” – praktyczna weryfikacja
Przy modernizacji istniejących budynków warto zestawić obliczone obciążenie cieplne z danymi eksploatacyjnymi. Jedną z prostych metod jest wyznaczenie tzw. jednostkowego zużycia energii na m² i porównanie go z wartościami typowymi dla danego standardu.
Przykładowy tok postępowania:
- Z rachunków za cały rok grzewczy wyznacza się energię zużytą przez źródło ciepła (np. gaz w kWh).
- Uwzględnia się sprawność źródła (np. 90% dla kotła kondensacyjnego, 70–80% dla starego kotła stałopalnego) i otrzymuje energię dostarczoną do instalacji.
- Dzieli się ją przez ogrzewaną powierzchnię użytkową budynku [m²].
- Porównuje wynik z „widełkami” dla różnych standardów (np. 50–70 kWh/m²·rok dla domu energooszczędnego, 80–120 dla przeciętnego domu z lat 2000, 150+ dla budynków nieocieplonych).
Jeśli wynik rażąco odbiega od typowych wartości, warto wrócić do założeń obliczeniowych – być może przyjęto zbyt niską temperaturę wewnętrzną albo zbyt optymistyczną sprawność starego kotła. Dopiero po zgraniu kalkulacji z realnymi danymi można z rozsądną dokładnością dobrać moc pompy.
Bezpieczny „zapas” mocy – ile to naprawdę jest?
Zapas mocy pompy ciepła ma sens, ale musi być liczbowo uzasadniony. Dla domów jednorodzinnych najczęściej wystarczy:
Jak definiować „bezpieczny” zapas w liczbach
Dla większości domów jednorodzinnych optymalny zapas mocy źródła ciepła to ok. 10–20% względem obliczonego obciążenia cieplnego przy temperaturze projektowej. Wyjątki wymagają uzasadnienia technicznego (np. bardzo narażona na wiatr lokalizacja, dom z dużymi nieszczelnościami, brak jakiejkolwiek rezerwy w instalacji grzewczej).
Przykładowe podejście:
- dom nowy, dobrze ocieplony, z rekuperacją – zapas rzędu 10% jest w zupełności wystarczający,
- dom modernizowany, przeciętny standard, wentylacja grawitacyjna – zapas 15–20%,
- budynek stary, planowana dalsza termomodernizacja (np. wymiana okien w kolejnych latach) – zwykle lepiej dobrać moc pod stan docelowy i tymczasowo zaakceptować większy udział dogrzewu elektrycznego, niż przewymiarować pompę na aktualny, „dziurawy” budynek.
Przewymiarowanie o 50–70% i więcej kończy się częstym taktowaniem sprężarki, gorszym COP i problemami z regulacją, zwłaszcza w okresach przejściowych. Z kolei zbyt mała pompa będzie wymuszała nadmierną pracę grzałek, co zje oszczędności z inwestycji. Granicą rozsądku dla domów jednorodzinnych jest zwykle zestaw: dobrze policzone obciążenie + 10–20% + dopuszczony, kontrolowany udział grzałki w najzimniejsze godziny sezonu.
Zapotrzebowanie na ciepłą wodę użytkową i inne „dodatki” do mocy
Profil zużycia CWU – dlaczego „4 osoby = 200 l” to za mało
Zapotrzebowanie na moc i energię do przygotowania ciepłej wody użytkowej (CWU) jest silnie zależne od zwyczajów domowników. Sama liczba osób to dopiero punkt wyjścia. Inaczej wygląda zużycie w domu, w którym wszyscy biorą szybki prysznic, a inaczej tam, gdzie codziennie używana jest wanna z hydromasażem.
Minimalne dane, które trzeba ustalić:
- liczba mieszkańców i typowe nawyki (pysznice vs. kąpiele w wannie),
- liczba łazienek, ich wyposażenie (deszczownice, wanny wolnostojące, wylewki o dużym przepływie),
- czy występują „szczyty” poboru (np. rano, wieczorem),
- czy w budynku są urządzenia o dużym chwilowym zapotrzebowaniu na CWU – np. kilka pryszniców używanych jednocześnie, kuchnia gastronomiczna.
W typowym domu jednorodzinnym 3–4-osobowym roczne zużycie energii na CWU mieści się zwykle w zakresie 800–2000 kWh, ale chwilowa moc potrzebna do komfortowego podgrzewania bywa porównywalna lub większa niż moc potrzebna na ogrzewanie w okresach przejściowych. Z tego powodu CWU trzeba uwzględniać nie tylko w bilansie energii rocznej, ale także w analizie obciążenia chwilowego.
Stacjonarne podgrzewanie zasobnika a moc pompy
Dla pomp ciepła z zasobnikiem (układ 1-funkcyjny + zbiornik CWU) przyjmuje się, że przygotowanie ciepłej wody może odbywać się:
- równolegle z ogrzewaniem budynku (priorytet CWU czasowy lub proporcjonalny),
- naprzemiennie – pompa przełącza się między trybem CO a CWU.
To, jak bardzo CWU wpłynie na wymaganą moc pompy, zależy od przyjętej strategii:
- przy pracy naprzemiennej CWU potrzebujemy zwykle większej mocy źródła, aby w rozsądnym czasie zregenerować zasobnik po rozbiorze,
- przy pracy równoległej moc pompy może być bliższa mocy wynikającej tylko z CO, ale kosztem bardziej rozbudowanej automatyki lub hydrauliki.
W praktyce w domach jednorodzinnych przyjmuje się orientacyjnie, że dodatkowa moc na CWU w stosunku do CO to zwykle 1–3 kW szczytowo, ale niekoniecznie w temperaturze projektowej dla CO. Temperatury zewnętrzne, przy których pojawiają się „piki” CWU, często są wyższe niż -20°C, więc pompa pracuje wtedy z lepszym COP i ma większą wydajność cieplną.
Wzór na energię do podgrzania CWU – szybka kalkulacja
Do wstępnego oszacowania energii potrzebnej na podgrzanie wody można użyć wzoru:
QCWU = 1,16 · V · ΔT
gdzie: QCWU – energia w [Wh], V – objętość wody [l], ΔT – przyrost temperatury [K]. Współczynnik 1,16 wynika z ciepła właściwego i gęstości wody.
Przykład: inwestor chce mieć możliwość napełnienia dużej wanny 200 l wodą o 40°C, przy temperaturze wody zimnej 10°C. Mamy ΔT = 30 K, V = 200 l:
QCWU = 1,16 · 200 · 30 ≈ 6960 Wh ≈ 7 kWh
Jeżeli założymy, że akceptowany czas dogrzewania zasobnika po kąpieli to np. 1 godzina, potrzebna moc użyteczna to ok. 7 kW (pomijając straty postojowe). Przy dłuższym czasie dogrzewania można przyjąć mniejszą moc, np. 3,5 kW przy 2 godzinach. W praktyce część tej energii i tak zostanie pokryta „przy okazji” pracy na CO, a zasobnik nie będzie wychłodzony do zera, więc przy doborze pompy te wartości można traktować jako górną granicę wymagań.
„Priorytet CWU” – co zmienia w doborze
W większości sterowników pomp ciepła można ustawić tzw. priorytet CWU. Oznacza to, że po spadku temperatury w zasobniku poniżej zadanej wartości pompa na kilka–kilkadziesiąt minut „porzuca” ogrzewanie budynku i skupia się na podgrzaniu wody.
Konsekwencje dla doboru mocy:
- krótkotrwałe przerwy w ogrzewaniu są niemal niezauważalne przy dobrze dobranych grzejnikach/podłogówce i pewnej bezwładności cieplnej budynku,
- nie ma potrzeby dramatycznego przewymiarowania pompy „pod CWU”, chyba że mówimy o bardzo wymagających profilach (kilka dużych łazienek, pensjonat, jednoczesne kąpiele),
- w małych, dobrze izolowanych domach bardziej opłaca się zaakceptować dłuższe dogrzewanie zasobnika niż podnosić moc jednostki tylko z powodu CWU.
Tip: przy rozmowie z inwestorem dobrze jest ustalić, czy priorytetem jest maksymalny komfort CWU (krótki czas dogrzewania) czy maksymalna efektywność. Od tego zależy, czy w kalkulacjach mocy dla CWU „celujemy” w czasy rzędu 30 minut czy np. 2 godzin.
Inne obciążenia: nagrzewnice, kurtyny, baseny, garaże
W części budynków jednorodzinnych pojawiają się dodatkowe odbiorniki ciepła, które mogą istotnie podnieść wymagania wobec pompy:
- nagrzewnice wodne (np. w garażu, warsztacie) – często pracują okresowo, ale mają dużą chwilową moc,
- kurtyny powietrzne przy wejściach – rzadziej w domach, ale w budynkach z częstym otwieraniem bram (np. garaże w bryle) potrafią „zjeść” kilka kilowatów,
- baseny wewnętrzne lub zewnętrzne – podgrzewanie wody basenowej to osobny, nierzadko bardzo duży odbiornik; dobiera się do niego albo osobną pompę, albo dedykowany wymiennik z priorytetem,
- dogrzewanie pomieszczeń pomocniczych (piwnice, poddasza nieużywane) – często inwestorzy „doklejają” je później, już po doborze pompy, co zmienia warunki pracy.
Każdy z tych elementów trzeba nazwać po imieniu i policzyć, choćby w uproszczeniu. W przeciwnym razie pompa dobrana „pod dom” okaże się za słaba po podłączeniu nagrzewnicy w garażu czy wymiennika basenowego.
Dobór mocy pompy ciepła w praktyce – krok po kroku
Krok 1: Zdefiniowanie warunków brzegowych
Na początku trzeba jasno określić kilka warunków, które będą się przewijać przez cały proces doboru:
- temperatura projektowa zewnętrzna wg strefy klimatycznej (np. -20°C, -22°C),
- temperatura obliczeniowa wewnętrzna (zwykle 20–21°C, wyżej dla łazienek),
- parametry pracy instalacji (np. 35/28°C dla podłogówki, 45/35°C dla grzejników niskotemperaturowych),
- docelowy udział energii z pompy vs. ewentualny dogrzew (np. 90–95% energii z pompy, reszta z grzałek),
- priorytety inwestora – minimalne rachunki, maksymalny komfort, jak najniższy koszt inwestycji.
Bez uzgodnienia tych założeń łatwo wpaść w pułapkę sprzecznych oczekiwań: inwestor chce „taniej niż gaz”, ale jednocześnie wymaga absolutnego komfortu CWU i zero pracy grzałek przy -25°C.
Krok 2: Obliczenie obciążenia cieplnego CO
Na tym etapie wykorzystuje się opisane wcześniej metody strat przez przegrody i wentylację, ewentualnie weryfikowane danymi z rachunków. Efektem ma być liczba:
QCO, -Tproj [kW] – moc potrzebna przy temperaturze projektowej (np. -20°C), z uwzględnieniem rozsądnego zapasu.
To jest punkt odniesienia do dalszych kroków. Jeżeli budynek ma być w przyszłości docieplony, dobrze jest przygotować dwa warianty obliczeń: „stan obecny” i „stan docelowy” po termomodernizacji.
Krok 3: Dodanie komponentu CWU i innych odbiorników
Kolejny krok to przełożenie profilu CWU i dodatkowych odbiorników na wymaganą moc przy typowej pracy pompy. W praktyce stosuje się jeden z dwóch scenariuszy:
- Scenariusz konserwatywny – zakładamy, że pompa ma pokryć moc CO przy -Tproj i jednocześnie zaspokajać szczytowe zapotrzebowanie CWU (lub basenu). Stosowany rzadko w domach jednorodzinnych, częściej w obiektach usługowych.
- Scenariusz realistyczny – pompa dobrana głównie pod obciążenie CO przy -Tproj, a CWU traktowane jest jako odbiornik o priorytecie, ale działający w temperaturach wyższych niż projektowa dla CO lub kosztem krótkiego wstrzymania ogrzewania.
W domach jednorodzinnych z reguły stosuje się scenariusz realistyczny, co przekłada się na mniejszą wymaganą moc nominalną pompy i niższe koszty inwestycji.
Krok 4: Odczyt mocy z katalogu – uwzględnienie krzywej pracy
Moc katalogowa pompy ciepła jest zmienna i zależy od temperatury dolnego źródła (powietrze, grunt, woda) oraz parametrów zasilania instalacji. Zamiast patrzeć tylko na „moc nominalną” przy A7/W35 (powietrzne) czy B0/W35 (gruntowe), trzeba zawsze:
- sprawdzić wykresy lub tabelę mocy przy temperaturze projektowej (np. A-20/W35),
- odnieść tę moc do obliczonego QCO, -Tproj,
- sprawdzić, jaki jest udział grzałek elektrycznych lub innego dogrzewu w „najgorszym” punkcie pracy.
Typowa pułapka: dobór powietrznej pompy ciepła „na oko” po mocy 10 kW przy A7/W35, podczas gdy przy A-20/W45 realna moc użyteczna może spaść do kilku kilowatów. Bez wczytania się w wykresy i dane producenta można bardzo łatwo przewymiarować lub niedowymiarować źródło.
Krok 5: Dopuszczalny udział dogrzewu elektrycznego
W nowoczesnych instalacjach z pompą ciepła często dopuszcza się kontrolowany udział grzałki elektrycznej (wbudowanej lub zewnętrznej). Jej zadaniem jest:
Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Jak finansować modernizację instalacji CO: łączenie dotacji, kredytu ekologicznego i ulgi podatkowej.
- pokrycie brakującej mocy w najzimniejszych, krótkotrwałych okresach,
- awaryjne dogrzewanie budynku przy problemach z pompą lub dolnym źródłem,
- okresowa dezynfekcja zasobnika CWU (tzw. antylegionella), jeśli nie realizuje tego sama pompa.
Udział energii z grzałek w skali roku można „celować” w poziom kilku–kilkunastu procent bez dramatycznego wpływu na rachunki, pod warunkiem, że większość sezonu pompa pracuje z dobrym COP. Trzeba jasno skonsultować z inwestorem, że:
- dogrzew kilka–kilkanaście dni w roku to normalny element pracy instalacji,
Najczęściej zadawane pytania (FAQ)
Jak obliczyć, jakiej mocy pompy ciepła potrzebuje dom jednorodzinny?
Podstawą jest obciążenie cieplne budynku wyrażone w kW – czyli chwilowa moc potrzebna przy temperaturze obliczeniowej (np. -20°C na zewnątrz, 20°C wewnątrz). Taką wartość uzyskuje się z obliczeń wg PN-EN 12831 lub rzetelnego audytu energetycznego. Nie da się jej wiarygodnie „zgadnąć” z samej powierzchni domu.
Jeśli nie masz dostępu do pełnego projektu, szukaj: świadectwa energetycznego, charakterystyki energetycznej budynku, dokumentacji z pozwolenia na budowę. Często znajdziesz tam zarówno obciążenie cieplne (kW), jak i roczne zapotrzebowanie na energię (kWh/rok). Obciążenie cieplne służy do doboru mocy pompy, a kWh/rok – do szacowania rachunków.
Co się dzieje, gdy pompa ciepła jest za duża (przewymiarowana)?
Przewymiarowana pompa ciepła zaczyna taktować, czyli często się włącza i wyłącza. Sprężarka pracuje w krótkich cyklach zamiast długo na niskiej mocy, co przyspiesza jej zużycie i obniża sezonową efektywność (SCOP). Wzrost liczby startów to także skoki poboru prądu i większe ryzyko usterek.
Dodatkowo zbyt mocne urządzenie bardzo szybko podnosi temperaturę zasilania, „rozjeżdża” krzywą grzewczą i utrudnia stabilną regulację. W praktyce kończy się to gorszym komfortem cieplnym, koniecznością montażu większych buforów, bardziej złożonej automatyki i wyższym kosztem inwestycji bez realnych korzyści dla użytkownika.
Jak rozpoznać, że pompa ciepła jest za mała (niedowymiarowana)?
Typowe objawy niedowymiarowania pojawiają się przy dłuższych mrozach: temperatura w domu wyraźnie spada, pompa ciepła nie jest w stanie dogrzać zasobnika CWU do zadanej wartości w rozsądnym czasie, a grzałka elektryczna pracuje praktycznie ciągle w najchłodniejsze dni. Użytkownicy często opisują to jako „pompa nie daje rady”.
Uwaga: podobne symptomy mogą wynikać także z innych przyczyn, np. źle ustawionej krzywej grzewczej, niezaizolowanych przewodów, słabego przepływu przez instalację. Dlatego przed zmianą urządzenia trzeba sprawdzić parametry pracy (temperatury zasilania/powrotu, czasy pracy, udział grzałki) i hydraulikę instalacji.
Czy można po prostu dobrać pompę ciepła „taką jak kocioł” z istniejącej instalacji?
Nie. Kocioł (gazowy lub na paliwo stałe) ma prawie stałą moc niezależnie od temperatury zewnętrznej, a przewymiarowanie bywało „bezkarne” – kocioł 24 kW w domu potrzebującym 8–10 kW zwykle po prostu częściej modulował lub się wyłączał. Pompa ciepła ma moc i sprawność silnie zależne od temperatury dolnego źródła i wymaganej temperatury zasilania, więc każdy nadmiar mocy generuje konkretne problemy.
Dobór pompy ciepła wymaga spojrzenia na cały system: charakterystykę mocy urządzenia w funkcji temperatury zewnętrznej, wymagane temperatury zasilania (grzejniki vs podłogówka), możliwości modulacji sprężarki i bilans cieplny domu. Proste „kopiuj-wklej” mocy z kotła kończy się najczęściej przewymiarowaniem.
Jaki procent obciążenia cieplnego domu powinna pokrywać pompa ciepła?
Bezpieczny kompromis to sytuacja, gdy pompa ciepła pokrywa 70–100% obciążenia cieplnego budynku przy temperaturze obliczeniowej. Pozostała część (jeśli występuje) może być przejmowana przez źródło szczytowe – najczęściej grzałkę elektryczną lub rzadziej używany kocioł. Takie rozwiązanie ogranicza koszty inwestycji i nadal zapewnia komfort.
Dobór w stylu „pompa na 50% a reszta z grzałki” w domach jednorodzinnych zwykle kończy się wysokimi rachunkami za prąd, bo grzałka pracuje z COP ≈ 1. Przy nowych domach nZEB standardem jest dążenie do pełnego pokrycia obciążenia cieplnego pompą, a źródło szczytowe traktuje się jako zabezpieczenie awaryjne.
Czy doboru pompy ciepła można dokonać na podstawie samego rocznego zużycia energii (kWh)?
Roczne zapotrzebowanie na energię (kWh/rok) pozwala oszacować koszty eksploatacji i porównać technologie, ale nie wystarczy do doboru mocy pompy. Do doboru potrzebne jest obciążenie cieplne w kW przy temperaturze obliczeniowej. To dwie różne wielkości: jedna opisuje ilość energii w sezonie, druga – maksymalną potrzebną moc w najzimniejszym momencie.
Tip: jeśli masz tylko rachunki za gaz lub paliwo, można z nich w przybliżeniu oszacować zarówno kWh/rok, jak i obciążenie szczytowe, ale wymaga to przeliczeń (sprawność starego kotła, warunki pogodowe, sposób użytkowania domu). W profesjonalnym projekcie i tak warto oprzeć się na obliczeniach wg PN-EN 12831.
Jak planowane docieplenie domu wpływa na dobór mocy pompy ciepła?
Jeżeli budynek ma być ocieplony lub mają być wymienione okna, obciążenie cieplne spadnie. Dobieranie pompy ciepła „pod stan obecny” prowadzi wtedy do przewymiarowania po modernizacji, a więc do taktowania i gorszej efektywności. Sensowniejsze jest przyjęcie docelowego bilansu cieplnego i traktowanie okresu przejściowego jako czas, gdy grzałka będzie częściej wspierać pracę pompy.
Przykład z praktyki: w domu z nieocieplonym stropem i starymi oknami obciążenie może być znacznie wyższe niż po planowanej termomodernizacji. Zastosowanie pompy o mocy „na teraz” sprawi, że po dociepleniu urządzenie stanie się za duże o kilka kW, co w budynku energooszczędnym oznacza błąd rzędu kilkudziesięciu procent.
